# 交互组件

常用的交互组件有：

  • 标题组件（title）
  • 图例组件（legend）
  • 视觉映射组件（visualMap）
  • 数据区域缩放组件（dataZoom）
  • 时间线组件（timeline）

# title

title 用于配制整个折线图的标题，其包含主标题（text）和副标题（subtext）。

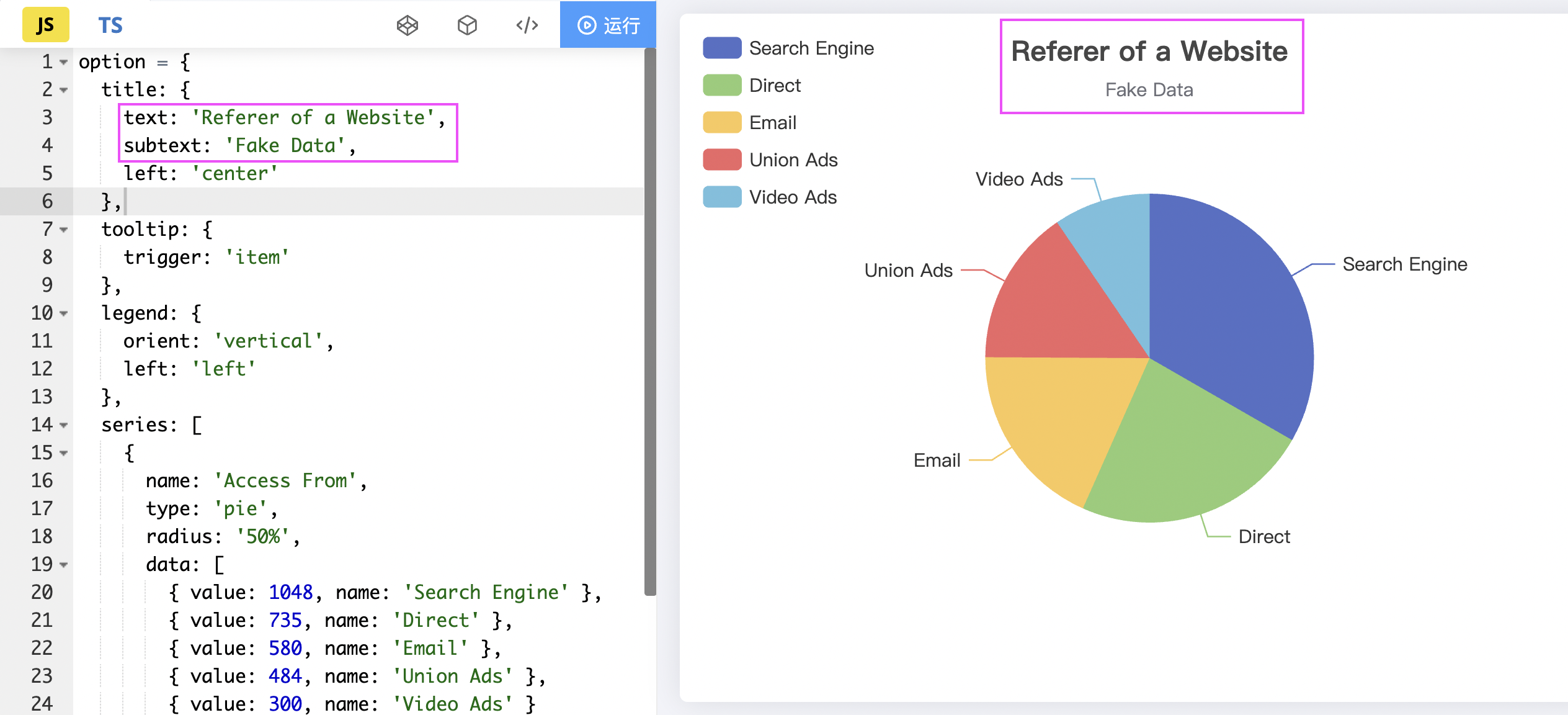

例如官网上某站点用户 Access From 的示例。

1678410742059

# legend

legend 展现了不同系列的标记（symbol），颜色和名字。可以通过点击图例控制哪些系列不显示。

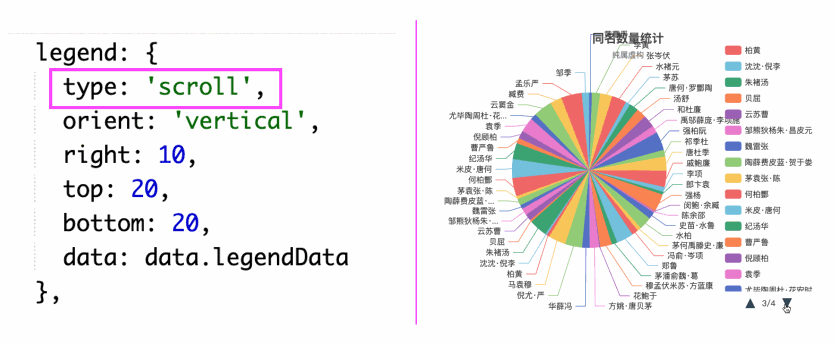

当图例数量过多时，我们可以使用 legend.type 设置可滚动图例。例如官网上可滚动的图例的示例。

1678410767216

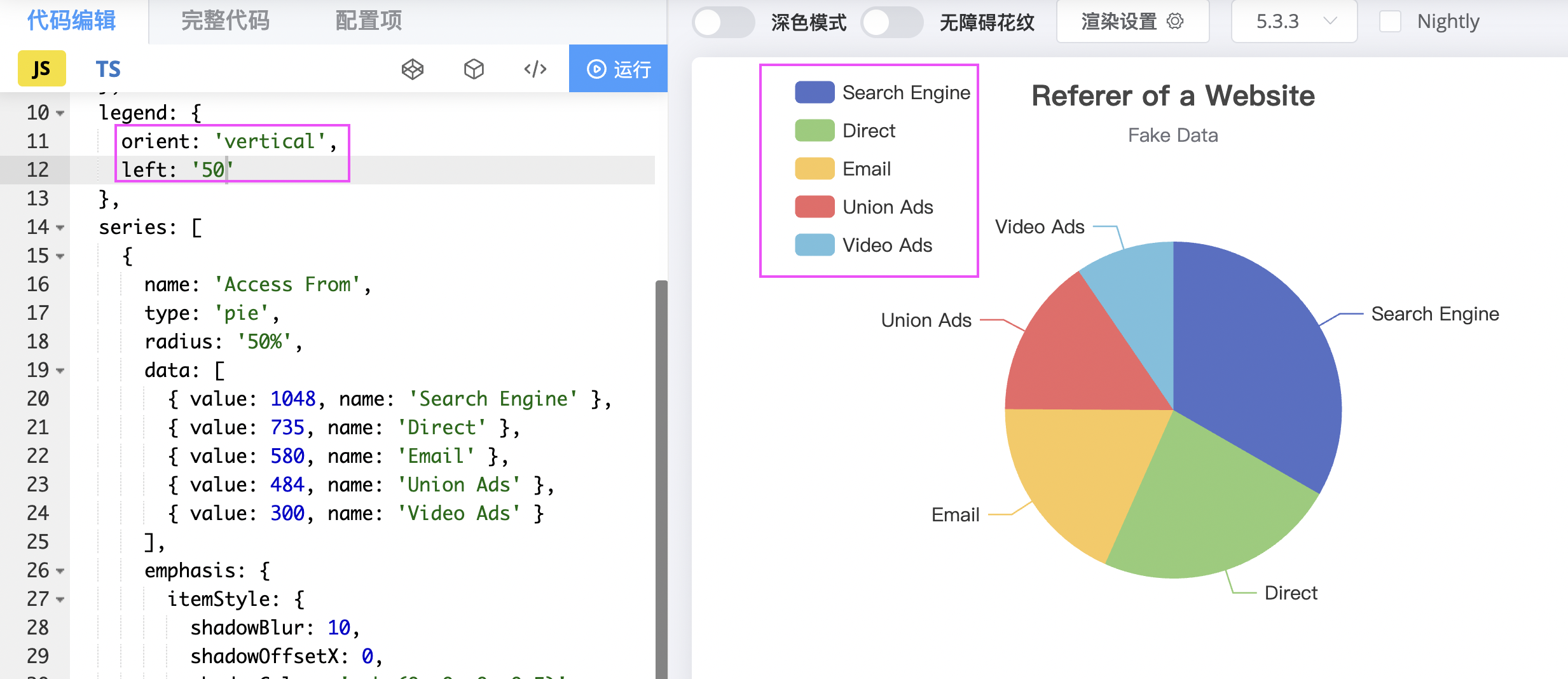

通过 legend.orient 可以设置图例的布局朝向，其默认值为水平（horizontal），可以修改为垂直（vertical）。

通过 legend.top 、 legend.bottom 、 legend.left 、 legend.right 设置图例距离容器上下左右的距离。

例如官网上某站点用户 Access From 的示例。

1678410778837

# visualMap

visualMap 是视觉映射组件，用来进行视觉编码，也就是将数据映射到视觉元素。

通过 visualMap.min 和 visualMap.max 可以指定 visualMap 组件的最小值和最大值。

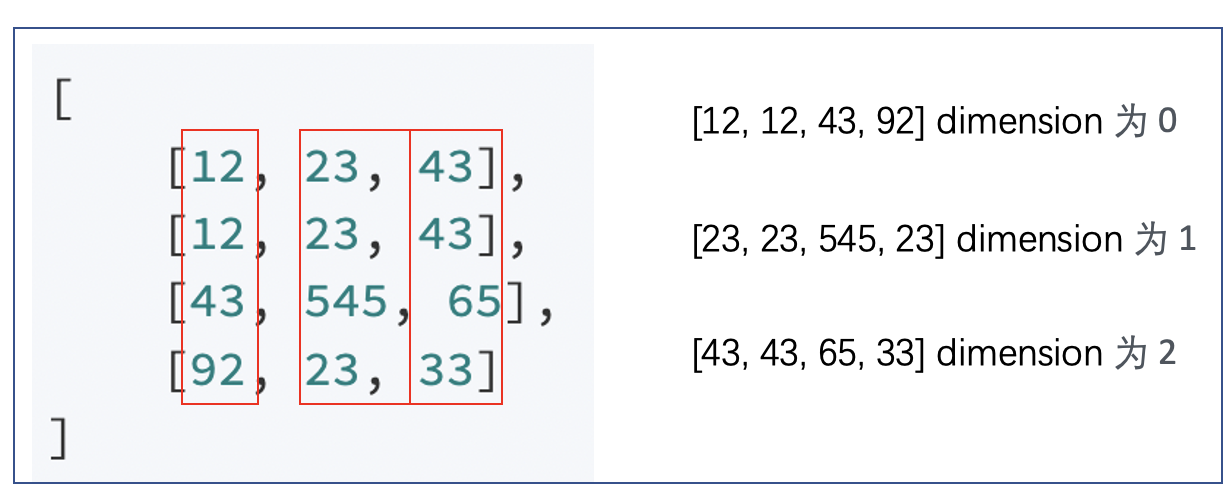

通过 visualMap.dimension 可以到指定数据的维度，也就是说使用哪个维度的数据去映射到 visualMap 组件上（其默认映射数据的最后一列）。数据的每一列为一个维度，可以看一看下面这个图。

1678410797783

通过 visualMap.orient 设置 visualMap 组件的放置方向（其默认为垂直 vertical），可以设置为水平 horizontal。

通过 visualMap.top 、 visualMap.bottom 、 visualMap.left 、 visualMap.right 可以设置 visualMap 组件距离容器上下左右的位置。

通过 visualMap.text 设置 visualMap 组件两端的文字。

通过 visualMap.calculable 设置是否显示拖拽手柄。

通过 visualMap.inRange 来定义选中范围中的视觉元素，可选的视觉元素中最常用的是 color，用于设置图元的颜色。

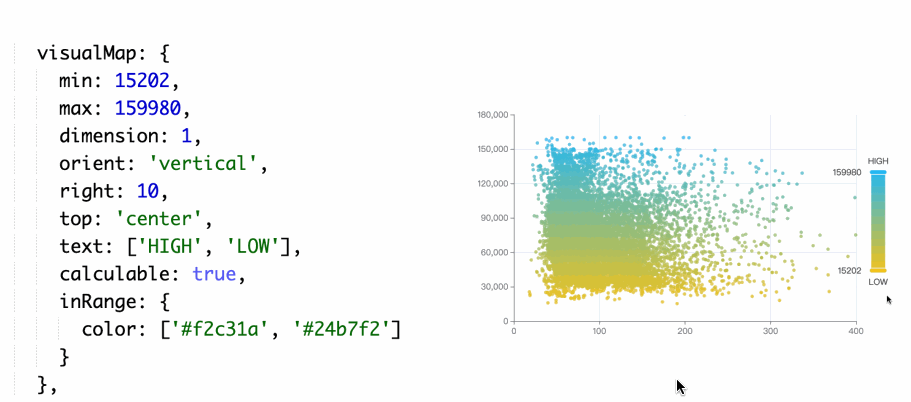

例如官网上流式渲染和视觉映射操作的示例。

1678410821719

# dataZoom

dataZoom 用于区域缩放，从而能自由关注细节的数据信息，或者概览数据整体，或者去除离群点的影响。

常见有两种类型，分为：

  • 内置型数据区域缩放组件（dataZoom-inside）：内置在坐标系中，用户可以通过鼠标拖拽、鼠标滚轮、手指滑动（触屏上）来缩放或漫游坐标系。
  • 滑动条型数据区域缩放组件（dataZoom-slider）：有单独的滑动条，用户可以在滑动条上进行缩放或漫游。

我们来说一说该组件常用的配置项。

通过 dataZoom.type 可以设置缩放组件的类型，一般值为 slider、inside。

通过 dataZoom.xAxisIndex 和 dataZoom.yAxisIndex 可以设置组件控制的 x 轴和 y 轴。

通过 dataZoom.start 和 dataZoom.end 可以设置数据窗口范围的开始百分比和结束百分比。

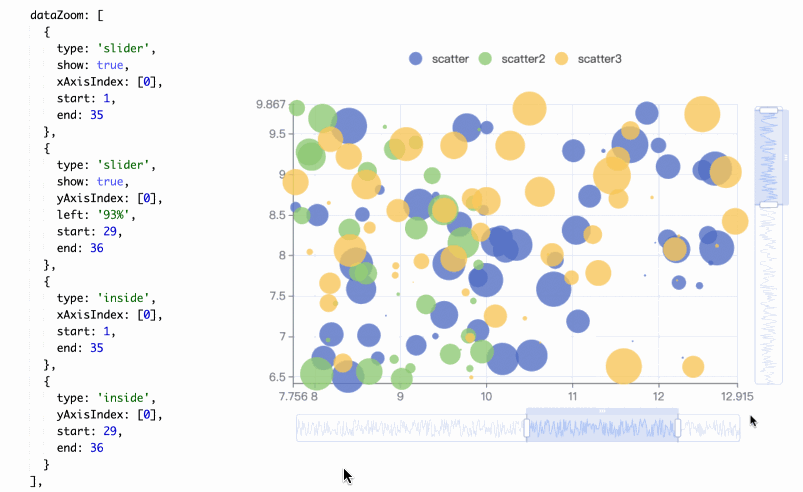

例如官网上缩放散点图的示例。

1678410847827

# timeline

timeline 用于在多个 ECharts option 之间进行切换、播放等功能。

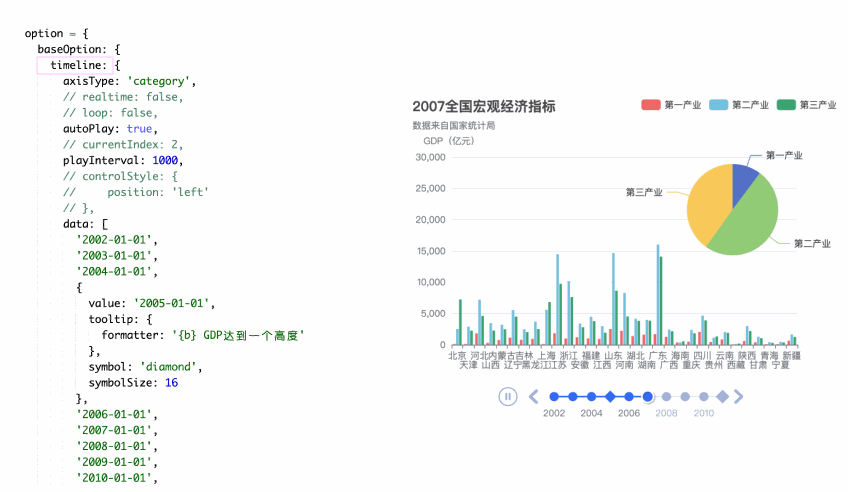

例如官网上宏观经济指标图的示例。

1678410859166

本节实验简单为大家介绍了 ECharts 中常见的交互组件：

  • 标题组件（title）
  • 图例组件（legend）
  • 视觉映射组件（visualMap）
  • 数据区域缩放组件（dataZoom）
  • 时间线组件（timeline）

# 异步数据加载

在前面的学习中，已经给大家介绍了如何使用 ECharts 绘制基本的图表，同学们有没有发现图表上的数据我们是直接填入 setOption 配置项中的，那么当我们数据量很大的时候，这样的写法是不是有点阔怕

本节实验的内容就为大家解决这个问题，通过使用 jQuery 等工具异步获取数据，并填入 setOption 中。

快跟我一起进入实验吧～

# 知识点

  • 数据加载
  • 数据更新

# 数据加载

本文我们基于 jQuery 来获取数据。

我们直接通过一个例子来为大家演示如何获取数据，并填入 setOption 中。

思路如下：

  • 数据要单独放入 .json 文件中。
  • 使用 jQuery 中的 get 方法来获取数据。

首先，使用以下命令获取实验需要的 .json 文件。

wget https://labfile.oss.aliyuncs.com/courses/10532/data.json

使用以下命令获取 ECharts 和 jQuery 文件。

wget https://labfile.oss.aliyuncs.com/courses/5788/echarts.js
wget https://labfile.oss.aliyuncs.com/courses/3774/jquery-3.6.0.min.js

获取了图表需要的数据后，我们使用 jQuery 中的 get 方法来获取 data.json 文件中的数据。回忆一下，语法格式如下：

$.get(url, data, callback(data, status, xhr), dataType);

然后，新建一个 index.html 文件，在文件中写入以下内容：

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <script src="echarts.js"></script>
    <script src="jquery-3.6.0.min.js"></script>
    <title>异步加载数据</title>
  </head>
  <body>
    <div id="main" style="width:600px; height:400px;"></div>
    <script type="text/javascript">
      var myChart = echarts.init(document.getElementById("main"));
      $.get(
        "data.json",
        function (data) {
          myChart.setOption({
            title: {
              text: "电影类型",
              left: "center",
            },
            tooltip: {
              trigger: "item",
            },
            legend: {
              orient: "vertical",
              left: "left",
            },
            series: [
              {
                type: "pie",
                radius: "55%",
                data: data.data_pie, // 数据
              },
            ],
          });
        },
        "json"
      );
    </script>
  </body>
</html>

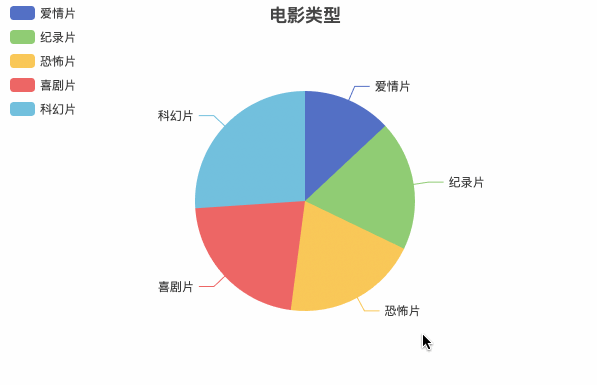

效果如下：
1678329895499
在上面代码中，使用 AJAX 中的 get 方法请求了 data.json 文件中的数据，在其回调函数里，绘制了一个饼形图，使用 data.data_pie 填入了请求成功的数据。
到这里我们已经实现了一个简单的数据加载，但是有一个新的问题值得我们去思考。其实日常生活中，这些数据都是动态变换的，那么我们怎么让图表随着数据的变化而变换呢？
# 数据更新
从上面的学习中我们知道了，数据的加载都是在 setOption 配置项中完成的。
其实除了加载数据，设置图表实例的配置项、数据、万能接口、所有参数和数据的修改都可以通过 setOption 来完成，ECharts 会合并新的参数和数据，然后刷新图表。如果开启动画配置项的话，ECharts 会找到两组数据之间的差异，然后通过合适的动画去表现数据的变化。
下面我们来看个例子。
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <script src="echarts.js"></script>
    <script src="jquery-3.6.0.min.js"></script>
    <title>更新数据</title>
  </head>
  <body>
    <div id="main" style="width:600px; height:400px;"></div>
    <!-- 绑定点击事件 updateData-->
    <button onclick="updateData()">更新数据</button>
    <script type="text/javascript">
      var nums = [25, 5, 4, 35, 12, 30];
      var myChart = echarts.init(document.getElementById("main"));
      option = {
        xAxis: {
          type: "category",
          data: ["喜剧片", "恐怖片", "爱情片", "科幻片", "纪录片", "动画片"],
        },
        yAxis: {
          type: "value",
        },
        series: [
          {
            data: nums,
            type: "bar",
          },
        ],
      };
      myChart.setOption(option);
      function updateData() {
        // 生成随机数
        var num = Math.floor(Math.random() * 10);
        for (var i in nums) {
          nums[i] = nums[i] + num;
        }
        myChart.setOption(option); // 绘制新图表
      }
    </script>
  </body>
</html>

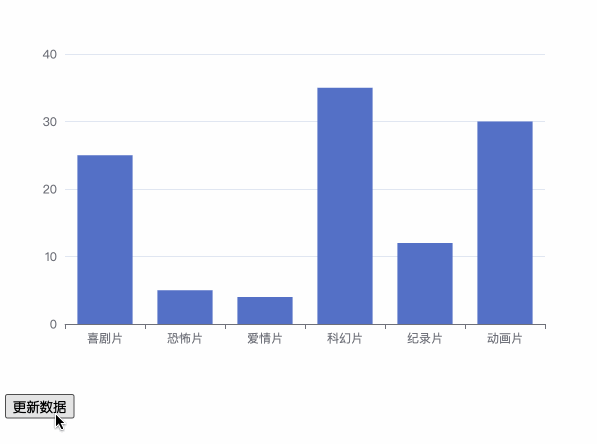

效果如下所示：
1678410527692
在上面的代码中，我们通过页面上按钮的点击事件触发 updateData 函数，在该函数中我们使用 Math.random() 生成随机数，然后加到 nums 数组中的每一项数据上。其实我们可以将点击事件改为 setInterval ，定期去更新数据，使用很简单，同学们可以试一试哦。
# 事件处理
本节实验为大家介绍 ECharts 中的事件处理。
# 知识点
  • 什么是事件处理
  • 鼠标事件
# 什么是事件处理
在 ECharts 的图表中用户的操作将会触发相应的事件，比如点击事件。我们可以使用 on 方法来监听用户触发的事件，通过回调函数做出相应的处理，比如弹出对话框、跳转到另一个地址等操作。
其语法格式如下：
myChart.on("事件名称", 回调函数);
在 ECharts 中，事件分为两种类型：
  • 鼠标事件，或者悬浮（hover）图表的图形时触发的事件。
  • 交互的组件后触发的行为事件，例如数据区域缩放时触发的 datazoom 事件。
本文主要给大家介绍几种常见的鼠标事件。
下面我们一起来学习吧～
# 鼠标事件
在 ECharts 中，支持的常见鼠标事件有以下几种：
  • click：点击鼠标时触发。
  • dblclick：在同一个元素上双击鼠标时触发。
  • mouseup：释放按下的鼠标键时触发。
  • mousedown：按下鼠标键时触发。
  • mousemove：当鼠标在一个节点内部移动时触发。
  • mouseover：鼠标进入一个节点时触发。
  • mouseout：鼠标离开一个节点时触发。
  • globalout：鼠标移出坐标系触发。
  • contextmenu：打开上下文菜单时被触发。
下面我们来举个例子吧！
使用以下命令获取 ECharts 和 jQuery 文件。
wget https://labfile.oss.aliyuncs.com/courses/5788/echarts.js
wget https://labfile.oss.aliyuncs.com/courses/3774/jquery-3.6.0.min.js
新建一个 index.html 文件，在文件中写入以下内容：
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <script src="echarts.js"></script>
    <script src="jquery-3.6.0.min.js"></script>
    <title>事件触发</title>
  </head>
  <body>
    <div id="main" style="width:600px; height:400px;"></div>
    <script>
      var chartDom = document.getElementById("main");
      var myChart = echarts.init(chartDom);
      var option = {
        series: [
          {
            name: "人气",
            type: "pie",
            radius: "50%",
            data: [
              { value: 35, name: "数据库" },
              { value: 48, name: "后端开发" },
              { value: 24, name: "信息安全" },
              { value: 30, name: "人工智能" },
            ],
          },
        ],
      };
      myChart.setOption(option);
      // 处理点击事件并且跳转到相应的课程页面
      myChart.on("click", function (params) {
        console.log(params.name);
        window.open("https://www.lanqiao.cn/courses/?category=" + params.name);
      });
    </script>
  </body>
</html>

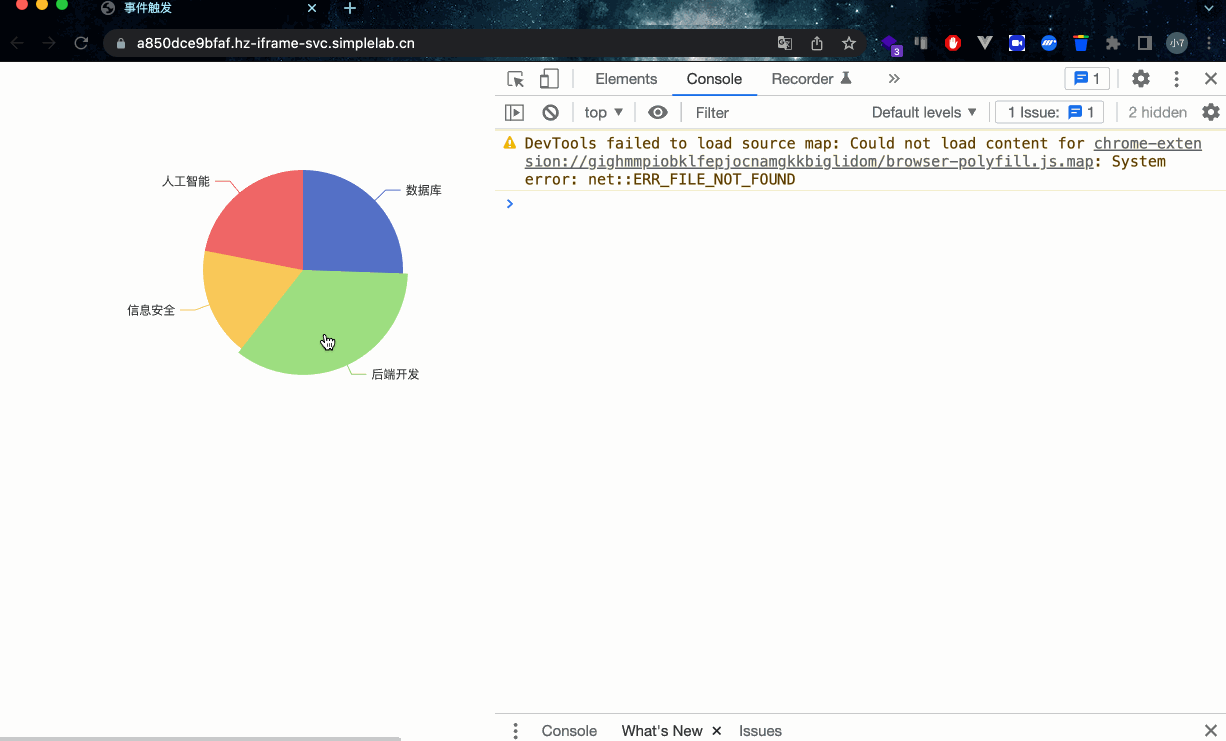

效果如下所示：
1678410627731
在上面代码中，我们监听了用户的点击事件。点击饼图中的某个区域，使用 params.name 可以获取到相应的区域数据名，然后使用 window.open 来打开对应的课程页面。
其他事件的用法与此类似，同学们可以自行练习，这里就不举例了。想了解更多也可以参考官方文档。
